ANT9921
30W，單通道，內置自適應升壓，H 類音頻功率放大器
概述 ANT9921是一款高集成度、內置自適應升壓的高 效率、高信噪比，具有ALC（防破音）功能的H 類音頻功率放大器。在鋰電池7.4V供電時，驅動 單通道4Ω負載可以輸出30W恒定功率。 ALC功能能夠自動檢測輸出失真，動態調整放大 器增益，可以避免因為音樂等輸入信號幅度過大， 或者電池電壓波動而引起的輸出削頂失真，顯著 提高音樂品質并且可以提高聽感。 AB類工作模式，可以確保在帶有收音機功能的應 用中無任何干擾。AB/D類切換功能同IC使能管腳 復用，應用非常靈活。 ANT9921高達80%的效率可顯著提高播放續航， 使用較小容量的電池達到同樣的播放時間，同時， 由于大幅度降低了電池端的放電電流，即使最大 功率播放，也不會拉宕機電池，保證電池在整個 電壓范圍內正常播放，不會因為低電池電壓導致 音質的變化。 此外，ANT9921內置過流保護、過熱保護功能， 確保芯片在各種應用環境中的可靠性，穩定性。
特性 ?
工作電壓：5.6V ～ 12V ?
輸出功率 30W (4Ω，7.4V，
THD+N=10%，
Class D) 26W (4Ω，7.4V，THD+N=1%，Class D） ?
升壓+功放綜合效率高達 80% ?
4 檔自適應動態升壓，顯著提升播放續航能 力 ?
AB 類，D 類工作模式可選 ?
D 類 ALC 防破音控制 ?
優異的上、下電 pop-click 噪聲抑制 ?
抖頻設計超低 EMI ?
全差分電路結構，抗干擾能力強 ?
內置過熱保護，過流保護 ?
無鉛無鹵封裝，ESOP8 應用 ?
便攜式藍牙音箱 ? AI 音箱 ? 拉桿音箱
訂購信息
產品型號 封裝形式 器件標識 包裝方式
ANT9921 ESOP8 ANT9921 編帶

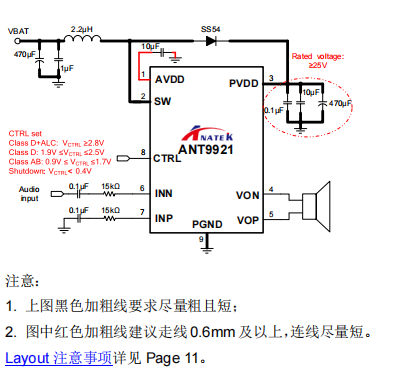

典型應用電路
