ANT3116
2×53W，免濾波，D 類音頻功率放大器
概述
ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 D 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出，PVCC 供電電壓范圍 5.5V～25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω， 24V，THD+N=10%)，單通道 PBTL 模式下可以 輸出 84W（4Ω，24V，THD+N=10%）。 ANT3116 采用新型 PWM 脈寬調制架構，降低靜 態功耗，提高效率，PWM 采用擴頻技術，大幅降 低了 EMI 輻射，在功率和喇叭線長一定的范圍內， 可以用磁珠替代電感方案，從而優化成本和電路 面積。 ANT3116內置過熱保護，短路保護，過壓保護， 欠壓保護，防止芯片在非正常工作條件下損壞。
特性 ?
輸出功率：
BTL：2×41W (8Ω，24V，THD+N=10%) 2×53W (6Ω，24V，THD+N=10%)
PBTL：84W (4Ω，24V，THD+N=10%）
? PVCCL/R 支持寬電壓供電，范圍 5.5V～25V
? 17mA@12V 靜態電流
? 效率高達 96%
? 高信噪比 108dB
? 優異的上、下電 pop-click 噪聲抑制
? 抖頻設計超低 EMI
? 內置過熱保護，短路保護，過壓保護，欠壓 保護功能
? 無鉛無鹵封裝，ESOP16
應用
? 大功率藍牙音箱
? AI 音箱
? 2.1 聲道音箱
? LCD 電視
訂購信息
產品型號 封裝形式 器件標識 包裝方式
ANT3116 ESOP16 ANT3116 編帶
概述 ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 D 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出，PVCC 供電電壓范圍 5.5V～25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω， 24V，THD+N=10%)，單通道 PBTL 模式下可以 輸出 84W（4Ω，24V，THD+N=10%）。 ANT3116 采用新型 PWM 脈寬調制架構，降低靜 態功耗，提高效率，PWM 采用擴頻技術，大幅降 低了 EMI 輻射，在功率和喇叭線長一定的范圍內， 可以用磁珠替代電感方案，從而優化成本和電路 面積。 ANT3116內置過熱保護，短路保護，過壓保護， 欠壓保護，防止芯片在非正常工作條件下損壞。

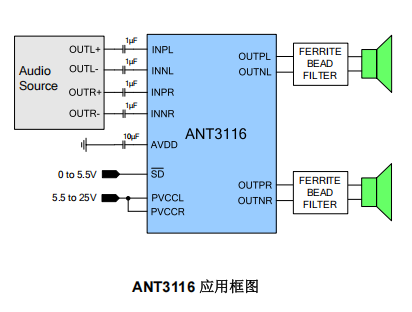

簡易應用框圖
